Steel Spring Plungers

 Jergens Solid Drive Plunger is one integral piece of steel: hex drive, plunger, and body. No set screw to separate from plunger body, no lost springs to retrieve, no need for “easy-out” tools. Best of all, when adjusting Solid Drive, you can be sure the spring plunger is turning and not just a set screw.

Features and Benefits:

  • Single unit construction
  • No set screw to separate from plunger body
  • No need for “easy-out” tools
  • Better reliability
  • Steel tips are a hardened steel
  • Close tolerance between tip and body



Materials:

  • Material: Body, Low Carbon Steel
  • Tip: Steel
  • Spring: 17-7 PH Stainless Steel
  • Thread: 2A-UNC
  • Finish: None or Black Oxide

Note:

  • Unless otherwise stated, English units are inches (in) and pounds (lbs) and Metric units are millimeters (mm) and kilograms (kg).

Steel Spring Plungers

Select a part number for CAD drawings, price and stock availability.

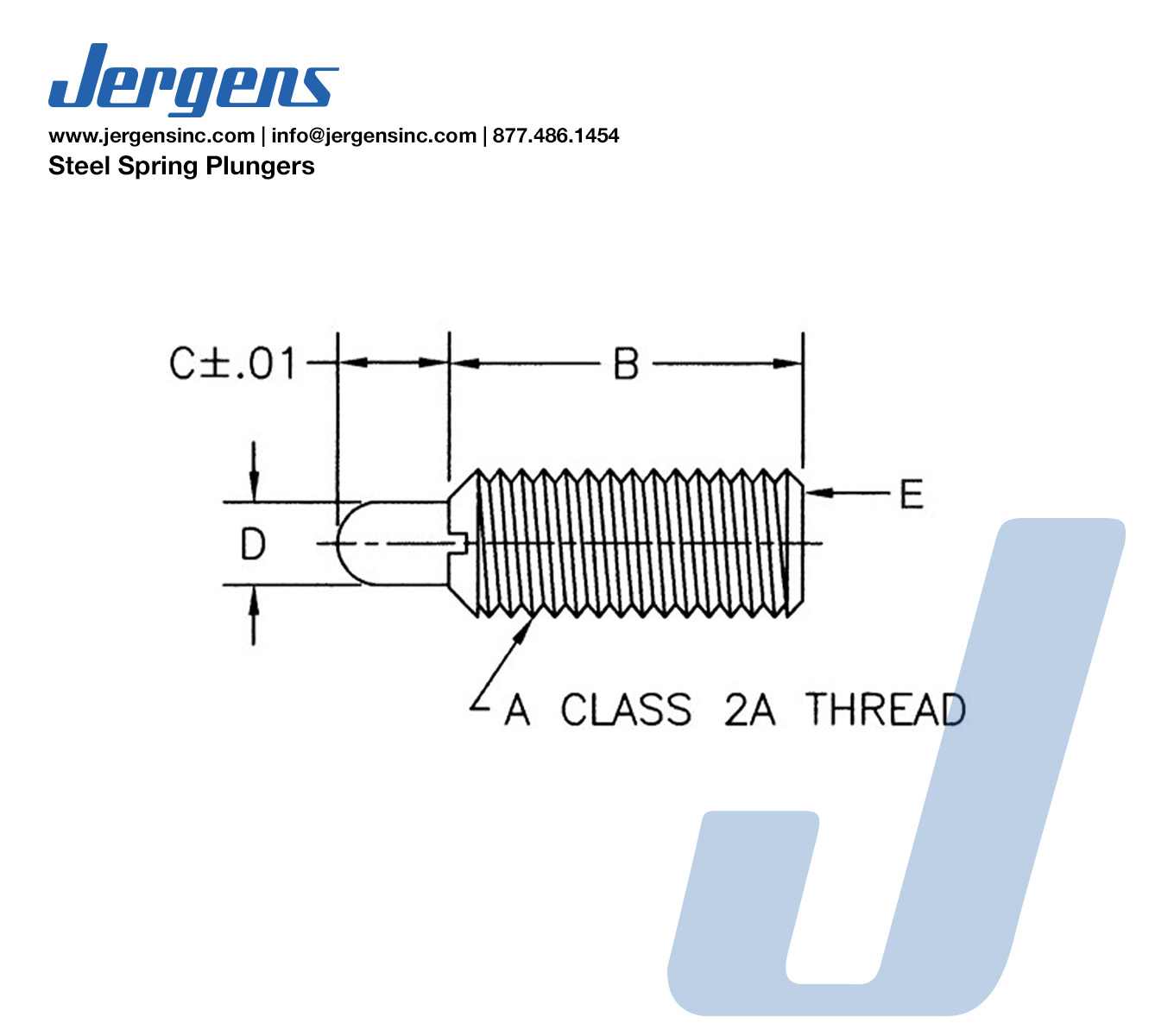

Part Number CAD Unit Thread Size A Initial Force (lbs) Final Force (lbs) B (In) C (In) D (In) Hex Size E Locking Element
26811 icon_cad Inch 1-8 16.0 68.0 2 13/32 1/2 0.499 3/8 No
26821 icon_cad Inch 6-32 1.50 4.5 17/32 1/16 0.046 3/64 No
26822 icon_cad Inch 8-32 2.70 7.3 5/8 3/32 0.070 5/64 No
26823 icon_cad Inch 10-32 2.90 11.1 3/4 1/8 0.093 3/32 No
26824 icon_cad Inch 1/4-20 3.00 13.0 1 3/16 0.119 1/8 No
26825 icon_cad Inch 1/4-28 3.00 13.0 1 3/16 0.119 1/8 No
26826 icon_cad Inch 5/16-18 3.00 15.0 1 3/16 0.135 5/32 No
26827 icon_cad Inch 3/8-16 5.50 14.5 1 1/8 3/16 0.186 3/16 No
26828 icon_cad Inch 1/2-13 6.60 17.4 1 1/4 1/4 0.248 1/4 No
26829 icon_cad Inch 5/8-11 10.5 25.5 1 1/2 5/16 0.310 5/16 No
26830 icon_cad Inch 3/4-10 6.70 37.3 1 3/4 5/16 0.374 3/8 No
26911 icon_cad Inch 1-8 16.0 68.0 2 13/32 1/2 0.499 3/8 Yes
26921 icon_cad Inch 6-32 1.50 4.5 17/32 1/16 0.046 3/64 Yes
26922 icon_cad Inch 8-32 2.70 7.3 5/8 3/32 0.070 5/64 Yes
26923 icon_cad Inch 10-32 2.90 11.1 3/4 1/8 0.093 3/32 Yes
26924 icon_cad Inch 1/4-20 3.00 13.0 1 3/16 0.119 1/8 Yes
26925 icon_cad Inch 1/4-28 3.00 13.0 1 3/16 0.119 1/8 Yes
26926 icon_cad Inch 5/16-18 3.00 15.0 1 3/16 0.135 5/32 Yes
26927 icon_cad Inch 3/8-16 5.50 14.5 1 1/8 3/16 0.186 3/16 Yes
26928 icon_cad Inch 1/2-13 6.60 17.4 1 1/4 1/4 0.248 1/4 Yes
26929 icon_cad Inch 5/8-11 10.5 25.5 1 1/2 5/16 0.310 5/16 Yes
26930 icon_cad Inch 3/4-10 6.70 37.3 1 3/4 5/16 0.374 3/8 Yes
27211 icon_cad Inch 1-8 10.0 25.0 2 13/32 1/2 0.499 3/8 No
27221 icon_cad Inch 6-32 0.50 1.5 17/32 1/16 0.046 3/64 No
27222 icon_cad Inch 8-32 0.70 2.3 5/8 3/32 0.070 5/64 No
27223 icon_cad Inch 10-32 1.30 2.7 3/4 1/8 0.093 3/32 No
27224 icon_cad Inch 1/4-20 1.00 4.0 1 3/16 0.119 1/8 No
27225 icon_cad Inch 1/4-28 1.00 4.0 1 3/16 0.119 1/8 No
27226 icon_cad Inch 5/16-18 1.50 4.5 1 3/16 0.135 5/32 No
27227 icon_cad Inch 3/8-16 2.80 7.2 1 1/8 3/16 0.186 3/16 No
27228 icon_cad Inch 1/2-13 2.70 9.3 1 1/4 1/4 0.248 1/4 No
27229 icon_cad Inch 5/8-11 3.50 10.5 1 1/2 5/16 0.310 5/16 No
27230 icon_cad Inch 3/4-10 5.50 14.5 1 3/4 5/16 0.374 3/8 No
27311 icon_cad Inch 1-8 10.0 25.0 2 13/32 1/2 0.499 3/8 Yes
27321 icon_cad Inch 6-32 0.50 1.5 17/23 1/16 0.046 3/64 Yes
27322 icon_cad Inch 8-32 0.70 2.3 5/8 3/32 0.070 5/64 Yes
27323 icon_cad Inch 10-32 1.30 2.7 3/4 1/8 0.093 3/32 Yes
27324 icon_cad Inch 1/4-20 1.00 4.0 1 3/16 0.119 1/8 Yes
27325 icon_cad Inch 1/4-28 1.00 4.0 1 3/16 0.119 1/8 Yes
27326 icon_cad Inch 5/16-18 1.50 4.5 1 3/16 0.135 5/32 Yes
27327 icon_cad Inch 3/8-16 2.80 7.2 1 1/8 3/16 0.186 3/16 Yes
27328 icon_cad Inch 1/2-13 2.70 9.3 1 1/4 1/4 0.248 1/4 Yes
27329 icon_cad Inch 5/8-11 3.50 10.5 1 1/2 5/16 0.310 5/16 Yes
27330 icon_cad Inch 3/4-10 5.50 14.5 1 3/4 5/16 0.374 3/8 Yes
Part Number CAD Unit Thread Size A Initial Force (kg) Final Force (kg) B (mm) C (mm) D (mm) Hex Size E Locking Element
26811 icon_cad
26850 icon_cad Metric M4 x 0.7 1.22 3.29 16 2.5 1.78 2.0 Yes
26851 icon_cad Metric M5 x 0.8 1.31 5.00 19 3.0 2.36 2.5 Yes
26852 icon_cad Metric M6 x 1.0 1.35 5.85 25 5.0 3.02 3.0 Yes
26853 icon_cad Metric M8 x 1.25 1.35 6.75 25 5.0 3.43 4.0 Yes
26854 icon_cad Metric M10 x 1.5 2.48 6.53 29 5.0 4.72 5.0 Yes
26855 icon_cad Metric M12 x 1.75 2.97 7.83 32 6.0 6.30 6.0 Yes
26857 icon_cad Metric M16 x 2.0 4.73 11.48 38 8.0 7.87 8.0 Yes
26870 icon_cad Metric M4 x 0.7 1.22 3.29 16 2.5 1.78 2.0 No
26871 icon_cad Metric M5 x 0.8 1.31 5.00 19 3.0 2.36 2.5 No
26872 icon_cad Metric M6 x 1.0 1.35 5.85 25 5.0 3.02 3.0 No
26873 icon_cad Metric M8 x 1.25 1.35 6.75 25 5.0 3.43 4.0 No
26874 icon_cad Metric M10 x 1.5 2.48 6.53 29 5.0 4.72 5.0 No
26875 icon_cad Metric M12 x 1.75 2.97 7.83 32 6.0 6.30 6.0 No
26877 icon_cad Metric M16 x 2.0 4.73 11.48 38 8.0 7.87 8.0 No
26878 icon_cad Metric M20 x 2.5 3.05 16.95 44 8.0 9.50 10.0 No
27250 icon_cad Metric M4 x 0.7 0.32 1.04 16 2.5 1.78 2.0 Yes
27251 icon_cad Metric M5 x 0.8 0.59 1.22 19 3.0 2.36 2.5 Yes
27252 icon_cad Metric M6 x 1.0 0.45 1.80 25 5.0 3.02 3.0 Yes
27253 icon_cad Metric M8 x 1.25 0.68 2.03 25 5.0 3.43 4.0 Yes
27254 icon_cad Metric M10 x 1.5 1.26 3.26 29 5.0 4.72 5.0 Yes
27255 icon_cad Metric M12 x 1.75 1.22 4.21 32 6.0 6.30 6.0 Yes
27257 icon_cad Metric M16 x 2.0 1.58 4.76 38 8.0 7.87 8.0 Yes
27270 icon_cad Metric M4 x 0.7 0.32 1.04 16 2.5 1.78 2.0 No
27271 icon_cad Metric M5 x 0.8 0.59 1.22 19 3.0 2.36 2.5 No
27272 icon_cad Metric M6 x 1.0 0.45 1.80 25 5.0 3.02 3.0 No
27273 icon_cad Metric M8 x 1.25 0.68 2.03 25 5.0 3.43 4.0 No
27274 icon_cad Metric M10 x 1.5 1.26 3.26 29 5.0 4.72 5.0 No
27275 icon_cad Metric M12 x 1.75 1.22 4.21 32 6.0 6.30 6.0 No
27277 icon_cad Metric M16 x 2.0 1.58 4.76 38 8.0 7.87 8.0 No
27278 icon_cad Metric M20 x 2.5 2.50 6.58 44 8.0 9.50 10.0 No
