L-Handle Quick-Release Pins
Jergens L-Handle Kwik-Lok® Pins provide a firm grip for applications where a T-Handle will not fit. The stainless steel construction and smart engineering of our Kwik-Lok® Pins resist corrosion in harsh environments. Experience quick, easy positive engagement and high holding strengths for applications requiring frequent, repetitive use.
Note:
-
May be ordered with (4) locking balls for additional locking element tensile strength.
-
Special materials, grip length, and longer “C” dimensions upon request.
- Lead times may vary on non-stock items.
If requesting large quantities or high volume please contact customer service via [email protected] or (866) 594-5565. For a self-service alternative, try our Quick Quote form!
![](/Products/93174/image-thumb__93174___auto_767666ed38b839692125006bfb5a5e66/PinSelector_Button.png)

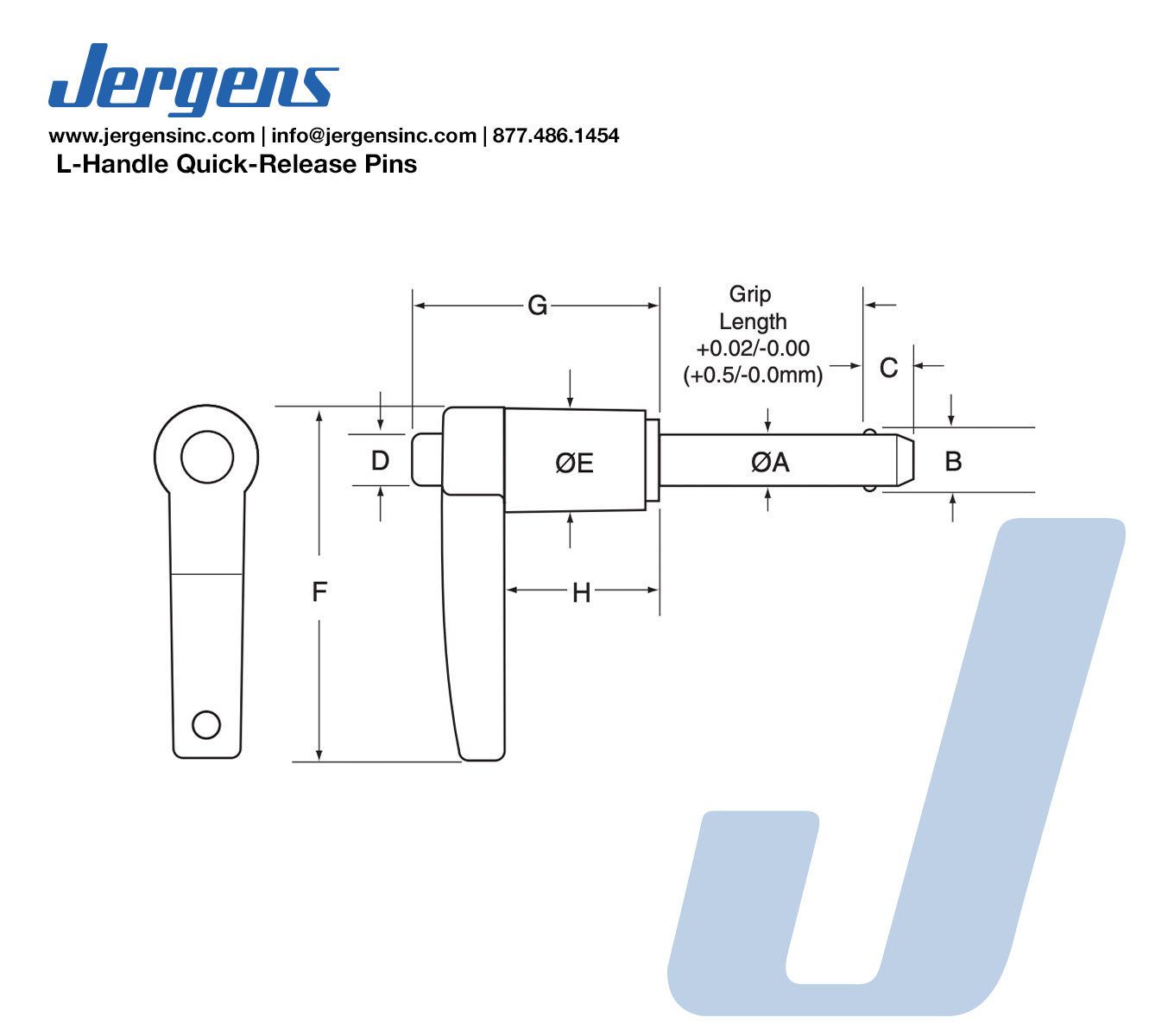

L-Handle Quick-Release Pins
![](/Products/801448.16.jpg)
Select a part number for CAD drawings, price and stock availability.
Part Number | CAD | Unit | Pin Diameter | Grip Length | Stocking Status | B ± 0.005 (In) | C +0.00/-0.04 (In) | D MIN (In) | D MAX (In) | E MIN (In) | E MAX (In) | F MIN (In) | F MAX (In) | G MAX (In) | H MIN (In) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
801400 |
|
Inch | 3/16 In | 0.50 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801401 |
|
Inch | 3/16 In | 0.75 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801402 |
|
Inch | 3/16 in | 1 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801403 |
|
Inch | 3/16 In | 1.25 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801404 |
|
Inch | 3/16 In | 1.50 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801405 |
|
Inch | 3/16 In | 1.75 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801406 |
|
Inch | 3/16 In | 2 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801408 |
|
Inch | 3/16 In | 2.50 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801409 |
|
Inch | 3/16 In | 3 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801411 |
|
Inch | 3/16 In | 4 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801413 |
|
Inch | 3/16 In | 5 In | STOCKED | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801415 |
|
Inch | 3/16 In | 6 In | NON-STOCK | 0.220 | 0.260 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801416 |
|
Inch | 1/4 In | 0.50 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801417 |
|
Inch | 1/4 In | 0.75 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801418 |
|
Inch | 1/4 In | 1 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801419 |
|
Inch | 1/4 In | 1.25 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801420 |
|
Inch | 1/4 In | 1.50 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801421 |
|
Inch | 1/4 In | 1.75 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801422 |
|
Inch | 1/4 In | 2 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801424 |
|
Inch | 1/4 In | 2.50 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801425 |
|
Inch | 1/4 In | 3 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801427 |
|
Inch | 1/4 In | 4 In | STOCKED | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801429 |
|
Inch | 1/4 In | 5 In | NON-STOCK | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801431 |
|
Inch | 1/4 In | 6 In | NON-STOCK | 0.289 | 0.290 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801432 |
|
Inch | 5/16 In | 0.50 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801433 |
|
Inch | 5/16 In | 0.75 In | STOCKED | 0.75 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801434 |
|
Inch | 5/16 In | 1 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801435 |
|
Inch | 5/16 In | 1.25 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801436 |
|
Inch | 5/16 In | 1.50 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801437 |
|
Inch | 5/16 In | 1.75 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801438 | Inch | 5/16 In | 2 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | ||
801440 |
|
Inch | 5/16 In | 2.50 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801441 |
|
Inch | 5/16 In | 3 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801443 |
|
Inch | 5/16 In | 4 In | STOCKED | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801445 |
|
Inch | 5/16 In | 5 In | NON-STOCK | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801447 |
|
Inch | 5/16 In | 6 In | NON-STOCK | 0.375 | 0.330 | 0.250 | 0.310 | 0.380 | 0.500 | 1.720 | 1.800 | 1.270 | 0.760 | |
801448 |
|
Inch | 3/8 In | 0.50 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801449 |
|
Inch | 3/8 In | 0.75 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801450 |
|
Inch | 3/8 In | 1 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801451 |
|
Inch | 3/8 In | 1.25 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801452 |
|
Inch | 3/8 In | 1.50 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801453 |
|
Inch | 3/8 In | 1.75 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801454 |
|
Inch | 3/8 In | 2 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801456 |
|
Inch | 3/8 In | 2.50 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801457 |
|
Inch | 3/8 In | 3 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801459 |
|
Inch | 3/8 In | 4 In | STOCKED | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801461 |
|
Inch | 3/8 In | 5 In | NON-STOCK | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801463 |
|
Inch | 3/8 In | 6 In | NON-STOCK | 0.440 | 0.365 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801464 |
|
Inch | 7/16 In | 0.50 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801465 |
|
Inch | 7/16 In | 0.75 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801466 |
|
Inch | 7/16 In | 1 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801467 |
|
Inch | 7/16 In | 1.25 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801468 |
|
Inch | 7/16 In | 1.50 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801469 |
|
Inch | 7/16 In | 1.75 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801470 |
|
Inch | 7/16 In | 2 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801472 |
|
Inch | 7/16 In | 2.50 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801473 |
|
Inch | 7/16 In | 3 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801475 |
|
Inch | 7/16 In | 4 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801477 |
|
Inch | 7/16 In | 5 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801479 |
|
Inch | 7/16 In | 6 In | NON-STOCK | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801480 |
|
Inch | 1/2 In | 0.50 In | STOCKED | 0.509 | 0.380 | 0.300 | 0.390 | 0.510 | 0.625 | 1.945 | 2.030 | 1.450 | 0.850 | |
801481 |
|
Inch | 1/2 In | 0.75 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801482 |
|
Inch | 1/2 In | 1 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801483 |
|
Inch | 1/2 In | 1.25 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801484 |
|
Inch | 1/2 In | 1.50 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801485 |
|
Inch | 1/2 In | 1.75 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801486 |
|
Inch | 1/2 In | 2 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801488 |
|
Inch | 1/2 In | 2.50 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801489 |
|
Inch | 1/2 In | 3 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801491 |
|
Inch | 1/2 In | 4 In | STOCKED | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801493 |
|
Inch | 1/2 In | 5 In | NON-STOCK | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801495 |
|
Inch | 1/2 In | 6 In | NON-STOCK | 0.594 | 0.460 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801496 |
|
Inch | 9/16 In | 0.50 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801498 |
|
Inch | 9/16 In | 1 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801499 |
|
Inch | 9/16 In | 1.25 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801500 |
|
Inch | 9/16 In | 1.50 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801501 |
|
Inch | 9/16 In | 1.75 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801502 |
|
Inch | 9/16 In | 2 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801504 |
|
Inch | 9/16 In | 2.50 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801505 |
|
Inch | 9/16 In | 3 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801507 |
|
Inch | 9/16 In | 4 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801509 |
|
Inch | 9/16 In | 5 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801511 |
|
Inch | 9/16 In | 6 In | NON-STOCK | 0.666 | 0.510 | 0.435 | 0.565 | 0.630 | 0.800 | 2.230 | 2.360 | 1.600 | 0.850 | |
801512 |
|
Inch | 5/8 In | 0.50 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801513 |
|
Inch | 5/8 In | 0.75 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801514 |
|
Inch | 5/8 In | 1 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801515 |
|
Inch | 5/8 In | 1.25 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801516 |
|
Inch | 5/8 In | 1.50 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801517 |
|
Inch | 5/8 In | 1.75 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801518 |
|
Inch | 5/8 In | 2 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801520 |
|
Inch | 5/8 In | 2.50 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801521 |
|
Inch | 5/8 In | 3 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801523 |
|
Inch | 5/8 In | 4 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801525 |
|
Inch | 5/8 In | 5 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801527 |
|
Inch | 5/8 In | 6 In | NON-STOCK | 0.750 | 0.580 | 0.450 | 0.580 | 0.810 | 0.975 | 2.385 | 3.070 | 1.700 | 0.905 | |
801528 |
|
Inch | 3/4 In | 0.50 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801529 |
|
Inch | 3/4 In | 0.75 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801530 |
|
Inch | 3/4 In | 1 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801531 |
|
Inch | 3/4 In | 1.25 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801532 |
|
Inch | 3/4 In | 1.50 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801533 |
|
Inch | 3/4 In | 1.75 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801534 |
|
Inch | 3/4 In | 2 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801536 |
|
Inch | 3/4 In | 2.50 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801537 |
|
Inch | 3/4 In | 3 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801539 |
|
Inch | 3/4 In | 4 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801541 |
|
Inch | 3/4 In | 5 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801543 |
|
Inch | 3/4 In | 6 In | NON-STOCK | 0.887 | 0.670 | 0.570 | 0.700 | 0.810 | 1.000 | 2.465 | 3.070 | 1.720 | 0.980 | |
801544 |
|
Inch | 7/8 In | 0.50 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801545 |
|
Inch | 7/8 In | 0.75 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801546 |
|
Inch | 7/8 In | 1 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801547 |
|
Inch | 7/8 In | 1.25 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801548 |
|
Inch | 7/8 In | 1.50 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801549 |
|
Inch | 7/8 In | 1.75 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801550 |
|
Inch | 7/8 In | 2 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801552 |
|
Inch | 7/8 In | 2.50 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801553 |
|
Inch | 7/8 In | 3 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801555 |
|
Inch | 7/8 In | 4 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801557 |
|
Inch | 7/8 In | 5 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801559 |
|
Inch | 7/8 In | 6 In | NON-STOCK | 1.046 | 0.760 | 0.700 | 0.840 | 1.120 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801560 |
|
Inch | 1 In | 0.50 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801561 |
|
Inch | 1 In | 0.75 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801562 |
|
Inch | 1 In | 1 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801563 |
|
Inch | 1 In | 1.25 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801564 |
|
Inch | 1 In | 1.50 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801565 |
|
Inch | 1 In | 1.75 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801566 |
|
Inch | 1 In | 2 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801568 |
|
Inch | 1 In | 2.50 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801569 |
|
Inch | 1 In | 3 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801571 |
|
Inch | 1 In | 4 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801573 |
|
Inch | 1 In | 5 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 | |
801575 |
|
Inch | 1 In | 6 In | NON-STOCK | 1.209 | 0.890 | 0.750 | 0.950 | 1.180 | 1.320 | 2.750 | 3.700 | 2.170 | 1.200 |
Part Number | CAD | Unit | Pin Diameter | Grip Length | Stocking Status | B ±0.13 (mm) | C +0.00/-1.00 (mm) | D MIN (mm) | D MAX (mm) | E MIN (mm) | E MAX (mm) | F MIN (mm) | F MAX (mm) | G MAX (mm) | H MIN (mm) | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
851401 |
|
Metric | 5 mm | 15 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851402 |
|
Metric | 5 mm | 20 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851403 |
|
Metric | 5 mm | 25 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851404 |
|
Metric | 5 mm | 30 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851405 |
|
Metric | 5 mm | 40 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851406 |
|
Metric | 5 mm | 50 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851407 |
|
Metric | 5 mm | 60 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851408 |
|
Metric | 5 mm | 70 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851409 |
|
Metric | 5 mm | 80 mm | NON-STOCK | 5.54 | 6.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851412 |
|
Metric | 6 mm | 10 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851413 |
|
Metric | 6 mm | 15 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851414 |
|
Metric | 6 mm | 20 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851415 |
|
Metric | 6 mm | 25 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851416 |
|
Metric | 6 mm | 30 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851417 |
|
Metric | 6 mm | 40 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851418 |
|
Metric | 6 mm | 50 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851419 |
|
Metric | 6 mm | 60 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851420 |
|
Metric | 6 mm | 70 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851421 |
|
Metric | 6 mm | 80 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851422 |
|
Metric | 6 mm | 90 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851423 |
|
Metric | 6 mm | 100 mm | NON-STOCK | 6.99 | 7.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851424 |
|
Metric | 8 mm | 10 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851425 |
|
Metric | 8 mm | 15 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851426 |
|
Metric | 8 mm | 20 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851427 |
|
Metric | 8 mm | 25 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851428 |
|
Metric | 8 mm | 30 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851429 |
|
Metric | 8 mm | 40 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851430 |
|
Metric | 8 mm | 50 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851431 |
|
Metric | 8 mm | 60 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851432 |
|
Metric | 8 mm | 70 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851433 |
|
Metric | 8 mm | 80 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851434 |
|
Metric | 8 mm | 90 mm | NON-STOCK | 9.42 | 8.0 | 6.4 | 7.9 | 7.9 | 12.7 | 43.7 | 45.7 | 32.3 | 19.3 | |
851436 |
|
Metric | 10 mm | 10 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851437 |
|
Metric | 10 mm | 15 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851438 |
|
Metric | 10 mm | 20 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851439 |
|
Metric | 10 mm | 25 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851440 |
|
Metric | 10 mm | 30 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851441 |
|
Metric | 10 mm | 40 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851442 |
|
Metric | 10 mm | 50 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851443 |
|
Metric | 10 mm | 60 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851444 |
|
Metric | 10 mm | 70 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851445 |
|
Metric | 10 mm | 80 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851446 |
|
Metric | 10 mm | 90 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851447 |
|
Metric | 10 mm | 100 mm | NON-STOCK | 11.86 | 9.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851450 |
|
Metric | 12 mm | 20 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851451 |
|
Metric | 12 mm | 25 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851452 |
|
Metric | 12 mm | 30 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851453 |
|
Metric | 12 mm | 40 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851454 |
|
Metric | 12 mm | 50 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851455 |
|
Metric | 12 mm | 60 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851456 |
|
Metric | 12 mm | 70 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851457 |
|
Metric | 12 mm | 80 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851458 |
|
Metric | 12 mm | 90 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851459 |
|
Metric | 12 mm | 100 mm | NON-STOCK | 14.45 | 10.0 | 7.6 | 9.9 | 13.0 | 15.9 | 49.4 | 51.6 | 36.8 | 21.6 | |
851461 |
|
Metric | 16 mm | 15 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851463 |
|
Metric | 16 mm | 25 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851464 |
|
Metric | 16 mm | 30 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851465 |
|
Metric | 16 mm | 40 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851466 |
|
Metric | 16 mm | 50 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851467 |
|
Metric | 16 mm | 60 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851468 |
|
Metric | 16 mm | 70 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851469 |
|
Metric | 16 mm | 80 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851470 |
|
Metric | 16 mm | 90 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851471 |
|
Metric | 16 mm | 100 mm | NON-STOCK | 19.00 | 14.0 | 11.4 | 14.7 | 20.6 | 24.8 | 60.6 | 78.0 | 43.2 | 23.0 | |
851478 |
|
Metric | 20 mm | 50 mm | NON-STOCK | 24.08 | 17.0 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78.0 | 43.7 | 24.9 | |
851479 |
|
Metric | 20 mm | 60 mm | NON-STOCK | 24.08 | 17.0 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78.0 | 43.7 | 24.9 | |
851480 |
|
Metric | 20 mm | 70 mm | NON-STOCK | 24.08 | 17.0 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78.0 | 43.7 | 24.9 | |
851481 |
|
Metric | 20 mm | 80 mm | NON-STOCK | 24.08 | 17.0 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78.0 | 43.7 | 24.9 | |
851482 |
|
Metric | 20 mm | 90 mm | NON-STOCK | 24.08 | 17.0 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78.0 | 43.7 | 24.9 | |
851483 |
|
Metric | 20 mm | 100 mm | NON-STOCK | 24.08 | 17.0 | 14.5 | 17.8 | 20.6 | 25.4 | 62.6 | 78.0 | 43.7 | 24.9 | |
851485 |
|
Metric | 25 mm | 15 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851486 |
|
Metric | 25 mm | 20 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851487 |
|
Metric | 25 mm | 25 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851490 |
|
Metric | 25 mm | 50 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851491 |
|
Metric | 25 mm | 60 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851492 |
|
Metric | 25 mm | 70 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851493 |
|
Metric | 25 mm | 80 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 | |
851495 |
|
Metric | 25 mm | 100 mm | NON-STOCK | 30.94 | 22.0 | 19.1 | 24.1 | 30.0 | 33.5 | 69.9 | 94.0 | 55.1 | 30.5 |
