Módulos de sujeción de superficie ZPS HYD

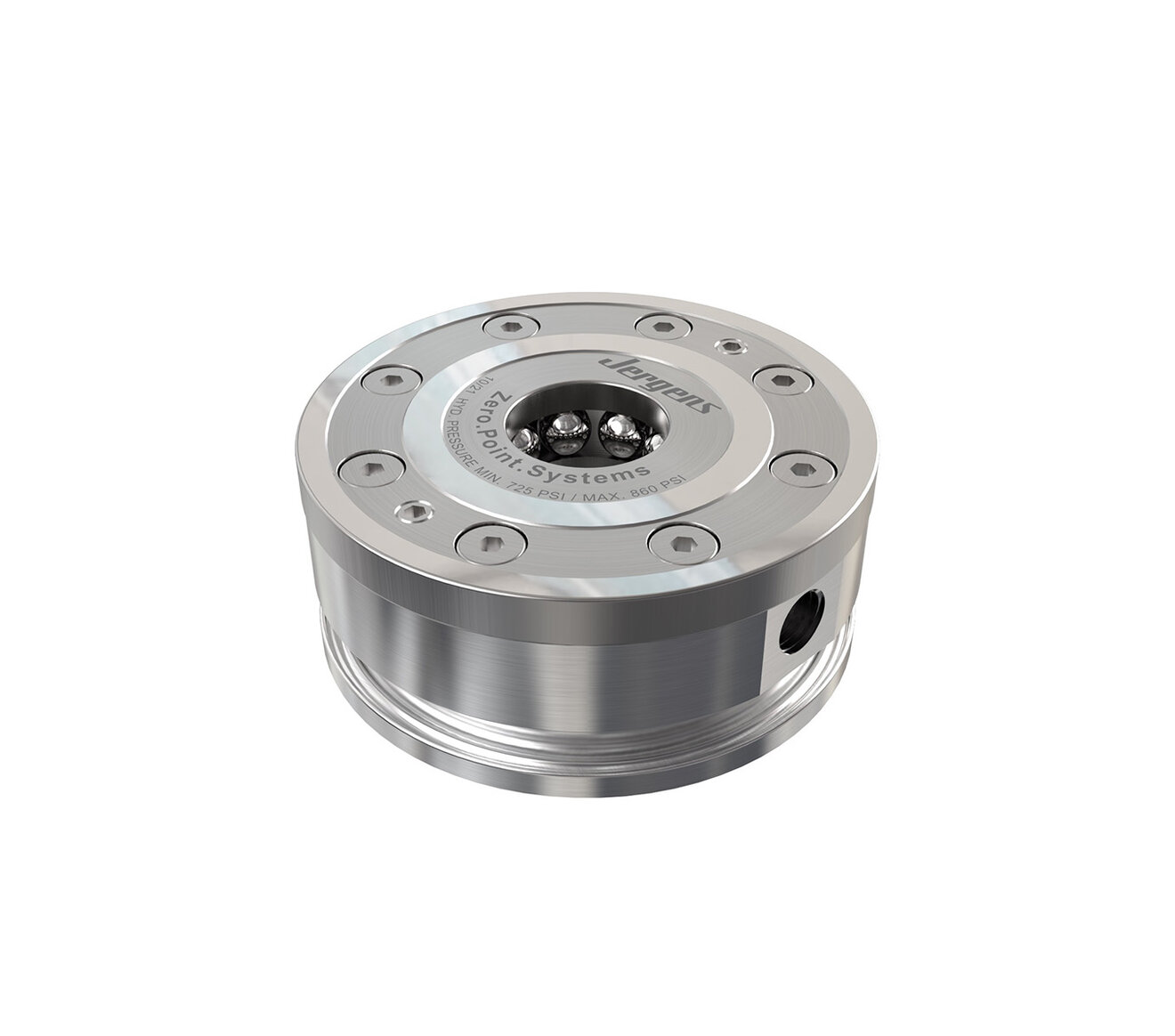

Los módulos de sujeción montados en superficie ZPS HYD de Jergens, en combinación con nuestro soporte de sujeción ZPS para módulos de superficie, están diseñados para una sujeción optimizada del tiempo de preparación durante el mecanizado con y sin arranque de viruta. Son ideales para el montaje en mesas de máquinas, perfiles de sujeción, columnas y torres, máquinas de medición y estaciones de montaje.
Características, ventajas y especificaciones del producto:
- Material: Acero inoxidable endurecido
- Desbloqueo hidráulico
- Desbloqueo neumático
- Tapa y pistón endurecidos
- Repetibilidad: <0,005 mm (0,0002")
Nota(s):
El suministro y la presión hidráulicos sólo son necesarios para el desbloqueo (mín. 50 bar / 725psi, máx. 60 bar / 870psi). El módulo de sujeción de la instalación se bloquea mecánicamente en la posición de sujeción. El exclusivo sistema de bloqueo mecánico hace que prácticamente no se produzcan vibraciones, incluso con grandes fuerzas de mecanizado. Además, no hay engorrosos conductos ni peligro de fugas. La superficie de contacto es la superficie superior de la carcasa. El diseño hidráulico tiene (1) conexión: 1) desblocaje.

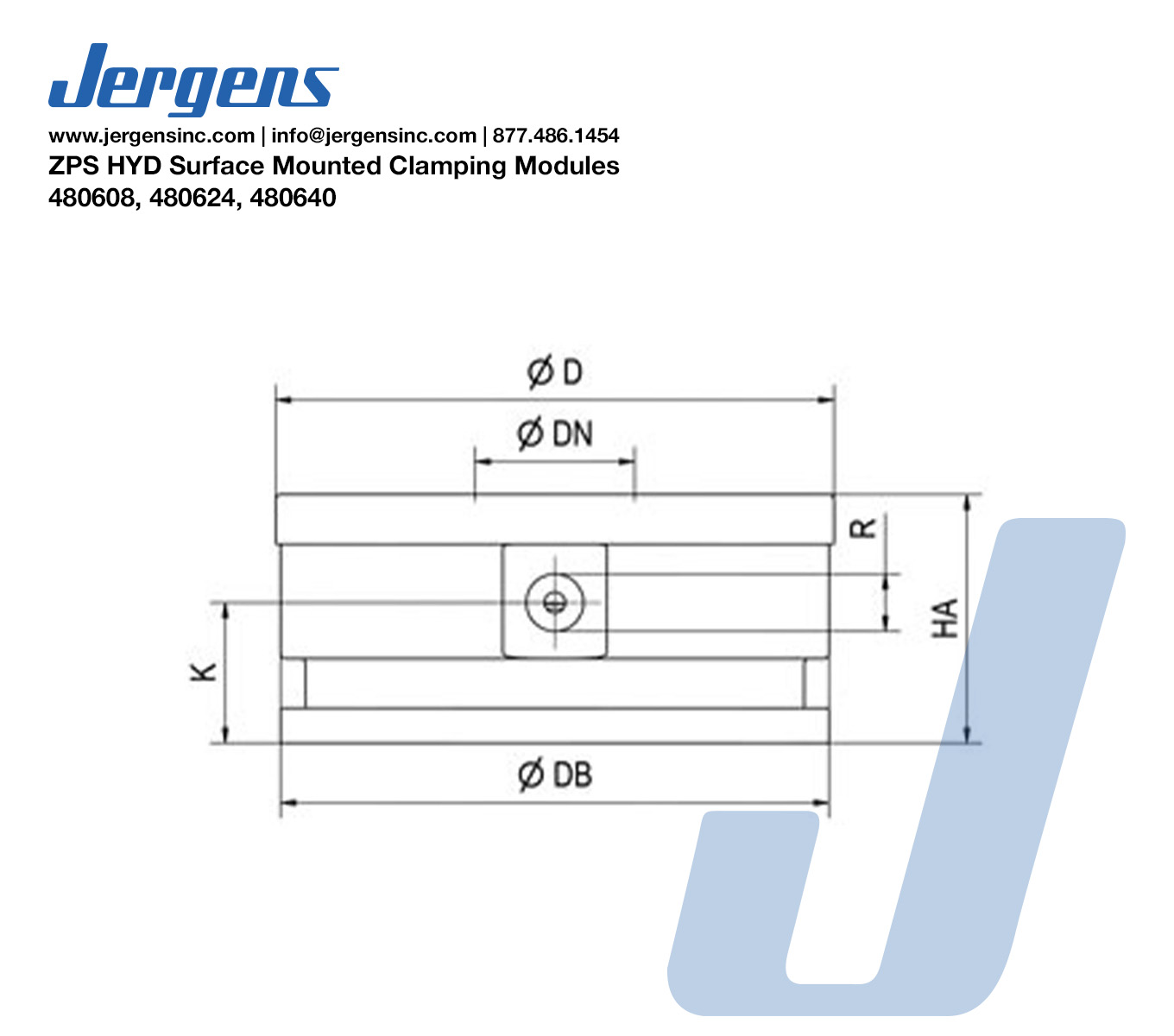

ZPS HYD Surface Mounted Clamping Module_LineArt
Módulos de sujeción de superficie ZPS HYD
| Referencia | cad | Unidad | Talla | Fuerza de tracción/bloqueo hasta (kN) | Fuerza de sujeción (kN) | Reventón | D (mm) | DB (mm) | DN (mm) | K (mm) | HA (mm) | R | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 480608 |
|
Metric | K10 | 10 | 25 | Yes | 78 | 77.5 | 22 | 30 | 16.5 | G1/8 | 0.90 | |
| 480624 |
|
Metric | K20 | 20 | 55 | Yes | 112 | 110 | 32 | 32 | 28.25 | G1/4 | 2.70 | |
| 480640 |
|
Metric | K40 | 40 | 105 | Yes | 148 | 146.0 | 40 | 40 | 32.5 | G1/4 | 3.80 |
