Tornillos de hombro del sistema de localización rápida (QLS) de 5 ejes
Los tornillos de hombro del sistema de localización rápida (QLS) de 5 ejes de Jergens permiten a los usuarios montar directamente en una ranura en T. Todos los métodos de montaje de hardware pueden convertirse rápidamente y montarse en una máquina herramienta diferente la próxima vez que se utilicen los componentes.
Características, ventajas y especificaciones del producto:
-
Material: Acero al carbono 1018
-
Acabado: Templado y rectificado
-
Diámetro A: ±0.0003" (0.008mm)

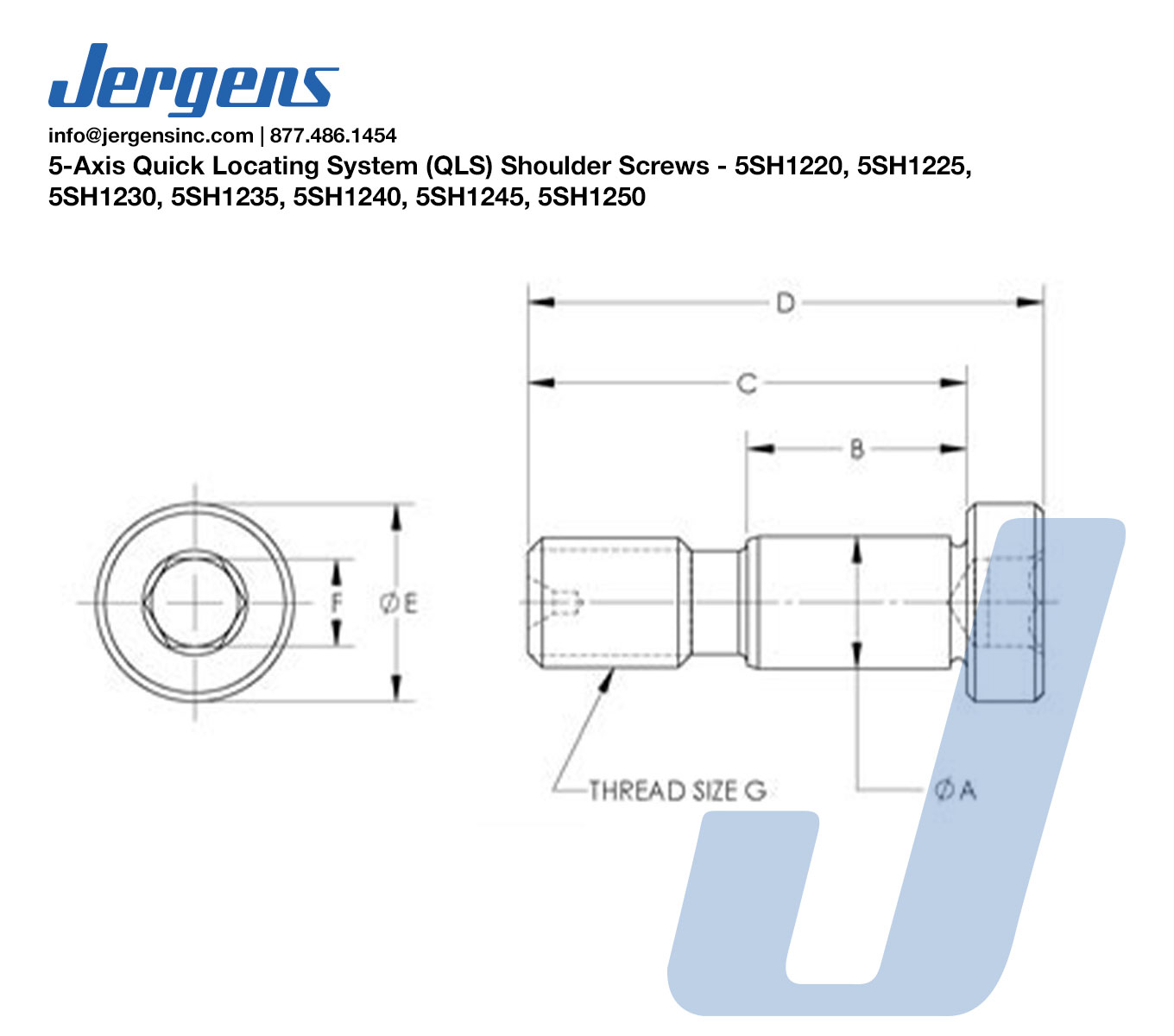

5-Axis Quick Locating System QLS Shoulder Screw_LineArt
Tornillos de hombro del sistema de localización rápida (QLS) de 5 ejes
| Referencia | cad | Unidad | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | Hex Tamaño F | Tamaño de rosca G | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5SH1220 |
|
Metric | 12 | 20 | 40 | 47 | 18 | 8 | M12 X 1.75 | 0.04 | |
| 5SH1225 |
|
Metric | 12 | 25 | 45 | 52 | 18 | 8 | M12 X 1.75 | 0.045 | |
| 5SH1230 |
|
Metric | 12 | 30 | 50 | 57 | 18 | 8 | M12 X 1.75 | 0.05 | |
| 5SH1235 |
|
Metric | 12 | 35 | 55 | 62 | 18 | 8 | M12 X 1.75 | 0.054 | |
| 5SH1240 |
|
Metric | 12 | 40 | 60 | 67 | 18 | 8 | M12 X 1.75 | 0.06 | |
| 5SH1245 |
|
Metric | 12 | 45 | 65 | 72 | 18 | 8 | M12 X 1.75 | 0.064 | |
| 5SH1250 |
|
Metric | 12 | 50 | 70 | 77 | 18 | 8 | M12 X 1.75 | 0.07 |
