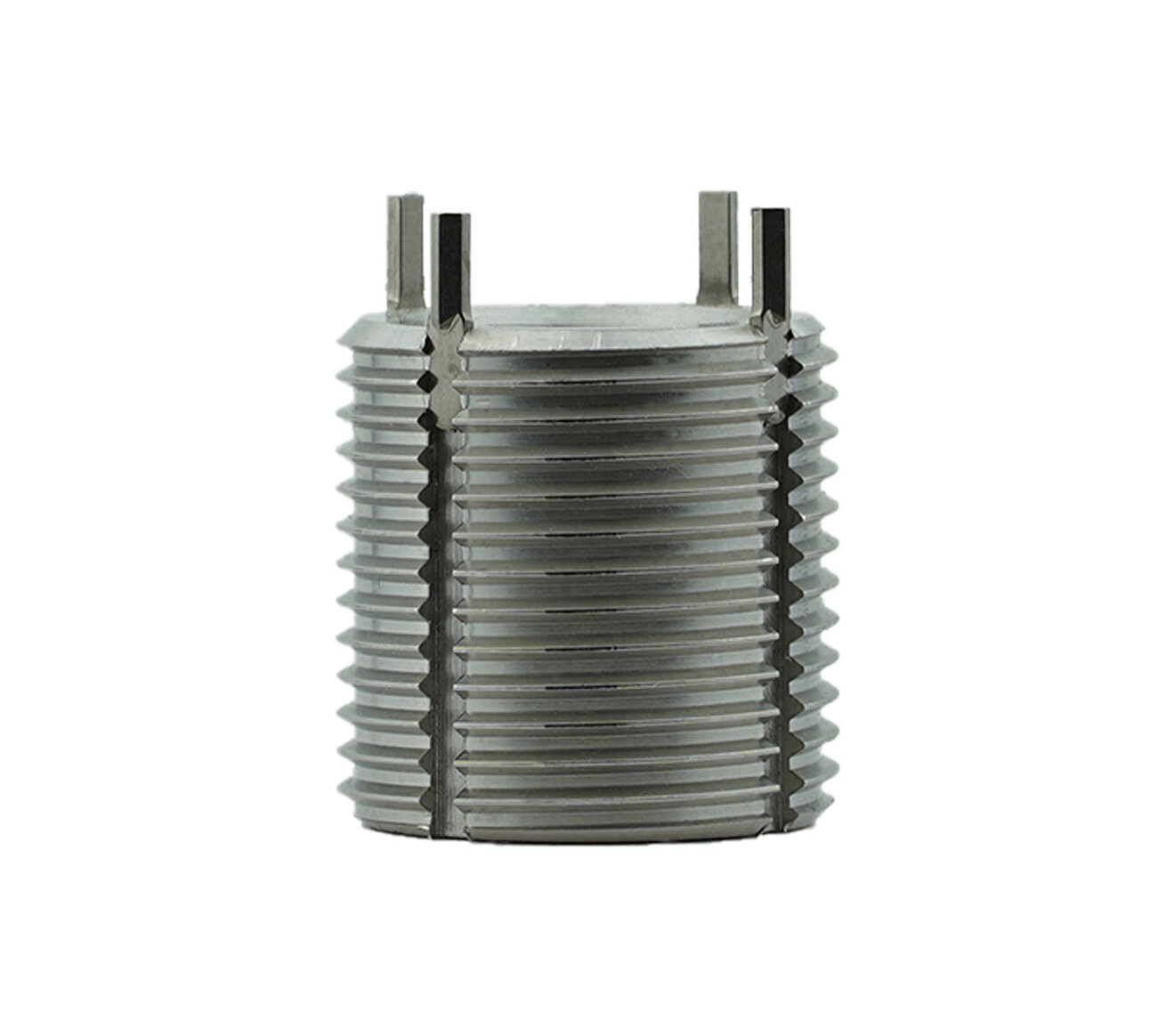

Inserti con chiusura a chiave in stile industriale Thinwall
Gli inserti di bloccaggio industriali Jergens Thinwall sono utilizzati per riparare rapidamente filettature spanate, danneggiate o usurate. Vengono utilizzati anche in primo impianto per rinforzare le filettature di metalli morbidi come il magnesio o l'alluminio. I nostri inserti filettati sono facili da installare e rimuovere. Non sono necessari trapani speciali, maschi o strumenti di pre-avvolgimento. Le chiavi vengono inserite nelle filettature del materiale di base circostante, bloccando l'inserto in posizione.
Caratteristiche, vantaggi e specifiche del prodotto:
-
Materiali e finiture degli inserti:
-
Acciaio al carbonio (C1215 o equivalente), parchettato
-
Acciaio inox 303, passivato
-
-
Materiale della chiave: Acciaio inox 302
-
Tolleranze: ±0,010 per i pollici, ±0,25 mm per le misure metriche.
-
Gli inserti con filettatura interna di 5/16-18 o superiore sono forniti con (4) chiavi di bloccaggio.
-
Materiali speciali, dimensioni e Mil-Spec disponibili su richiesta
-
Conformi alla direttiva RoHS
JERGENS_SFG_MASTER_CATALOG_WEB
Inserti con chiusura a chiave in stile industriale Thinwall
| Numero di parte | CAD | Unità | Materiale | Filettatura interna Classe 2B | Filettatura esterna | Lunghezza (L) | Riferimento dello strumento di installazione | |
|---|---|---|---|---|---|---|---|---|
| 25921 |
|
Inch | Carbon Steel | 10-24 | 5/16-18 | 0.31 | 24721 | |
| 25922 |
|
Inch | Carbon Steel | 1/4-20 | 3/8-16 | 0.37 | 24722 | |
| 25923 |
|
Inch | Carbon Steel | 5/16-18 | 7/16-14 | 0.43 | 24723 | |
| 25924 |
|
Inch | Carbon Steel | 3/8-16 | 1/2-13 | 0.50 | 24724 | |
| 25925 |
|
Inch | Carbon Steel | 7/16-14 | 9/16-12 | 0.56 | 24725 | |
| 25926 |
|
Inch | Carbon Steel | 1/2-13 | 5/8-11 | 0.62 | 24726 | |
| 26121 |
|
Inch | Carbon Steel | 10-32 | 5/16-18 | 0.31 | 24721 | |
| 26122 |
|
Inch | Carbon Steel | 1/4-28 | 3/8-16 | 0.37 | 24722 | |
| 26123 |
|
Inch | Carbon Steel | 5/16-24 | 7/16-14 | 0.43 | 24723 | |
| 26124 |
|
Inch | Carbon Steel | 3/8-24 | 1/2-13 | 0.50 | 24724 | |
| 26125 |
|
Inch | Carbon Steel | 7/16-20 | 9/16-12 | 0.56 | 24725 | |
| 26126 |
|
Inch | Carbon Steel | 1/2-20 | 5/8-11 | 0.62 | 24726 | |
| 26321 |
|
Inch | Stainless Steel | 10-24 | 5/16-18 | 0.31 | 24721 | |
| 26322 |
|
Inch | Stainless Steel | 1/4-20 | 3/8-16 | 0.37 | 24722 | |
| 26323 |
|
Inch | Stainless Steel | 5/16-18 | 7/16-14 | 0.43 | 24723 | |
| 26324 |
|
Inch | Stainless Steel | 3/8-16 | 1/2-13 | 0.50 | 24724 | |
| 26325 |
|
Inch | Stainless Steel | 7/16-14 | 9/16-12 | 0.56 | 24725 | |
| 26326 |
|
Inch | Stainless Steel | 1/2-13 | 5/8-11 | 0.62 | 24726 | |
| 26521 |
|
Inch | Stainless Steel | 10-32 | 5/16-18 | 0.31 | 24721 | |
| 26522 |
|
Inch | Stainless Steel | 1/4-28 | 3/8-16 | 0.37 | 24722 | |
| 26523 |
|
Inch | Stainless Steel | 5/16-24 | 7/16-14 | 0.43 | 24723 | |
| 26524 |
|
Inch | Stainless Steel | 3/8-24 | 1/2-13 | 0.50 | 24724 | |
| 26525 |
|
Inch | Stainless Steel | 7/16-20 | 9/16-12 | 0.56 | 24725 | |
| 26526 |
|
Inch | Stainless Steel | 1/2-20 | 5/8-11 | 0.62 | 24726 |
| Numero di parte | CAD | Unità | Materiale | Inserto Filettatura interna Classe 6H | Inserto Filettatura esterna Classe 6g | Lunghezza di installazione (L) | Riferimento dello strumento di installazione | Dimensione della punta del rubinetto | Diametro dell'affondatore C +0,25/-0,00 | Filettatura Dimensioni del rubinetto Classe 6h | Filettatura Profondità minima | Dimensione della punta di rimozione | Profondità della foratura di rimozione | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25951 |
|
Metric | Carbon Steel | M5 x 0.8 | M8 x 1.25 | 8.0 | 24751 | 6.9 | 8.25 | M8 x 1.25 | 9.5 | 5.50 | 4.00 | |
| 25952 |
|
Metric | Carbon Steel | M6 x 1.0 | M10 x 1.25 | 10.0 | 24752 | 8.8 | 10.25 | M10 x 1.25 | 11.5 | 7.50 | 4.75 | |
| 25953 |
|
Metric | Carbon Steel | M8 x 1.25 | M12 x 1.25 | 12.0 | 24753 | 10.8 | 12.25 | M12 x 1.25 | 13.5 | 9.50 | 4.75 | |
| 25955 |
|
Metric | Carbon Steel | M10 x 1.5 | M14 x 1.5 | 14.0 | 24755 | 12.8 | 14.25 | M14 x 1.5 | 15.5 | 11.50 | 4.75 | |
| 25956 |
|
Metric | Carbon Steel | M12 x 1.75 | M16 x 1.5 | 16.0 | 24756 | 14.75 | 16.25 | M16 x 1.5 | 17.5 | 13.50 | 4.75 | |
| 26153 |
|
Metric | Carbon Steel | M8 x 1.0 | M12 x 1.25 | 12.0 | 24753 | 10.8 | 12.25 | M12 x 1.25 | 13.5 | 9.50 | 4.75 | |
| 26155 |
|
Metric | Carbon Steel | M10 x 1.25 | M14 x 1.5 | 14.0 | 24755 | 12.8 | 14.25 | M14 x 1.5 | 15.5 | 11.50 | 4.75 | |
| 26156 |
|
Metric | Carbon Steel | M12 x 1.25 | M16 x 1.5 | 16.0 | 24756 | 14.75 | 16.25 | M16 x 1.5 | 17.5 | 13.50 | 4.75 | |
| 26351 |
|
Metric | Stainless Steel | M5 x 0.8 | M8 x 1.25 | 8.0 | 24751 | 6.9 | 8.25 | M8 x 1.25 | 9.5 | 5.50 | 4.00 | |
| 26352 |
|
Metric | Stainless Steel | M6 x 1.0 | M10 x 1.25 | 10.0 | 24752 | 8.8 | 10.25 | M10 x 1.25 | 11.5 | 7.50 | 4.75 | |
| 26353 |
|
Metric | Stainless Steel | M8 x 1.25 | M12 x 1.25 | 12.0 | 24753 | 10.8 | 12.25 | M12 x 1.25 | 13.5 | 9.50 | 4.75 | |
| 26355 |
|
Metric | Stainless Steel | M10 x 1.5 | M14 x 1.5 | 14.0 | 24755 | 12.8 | 14.25 | M14 x 1.5 | 15.5 | 11.50 | 4.75 | |
| 26356 |
|
Metric | Stainless Steel | M12 x 1.75 | M16 x 1.5 | 16.0 | 24756 | 14.75 | 16.25 | M16 x 1.5 | 17.5 | 13.50 | 4.75 | |
| 26553 |
|
Metric | Stainless Steel | M8 x 1.0 | M12 x 1.25 | 12.0 | 24753 | 10.8 | 12.25 | M12 x 1.25 | 13.5 | 9.50 | 4.75 | |
| 26555 |
|
Metric | Stainless Steel | M10 x 1.25 | M14 x 1.5 | 14.0 | 24755 | 12.8 | 14.25 | M14 x 1.5 | 15.5 | 11.50 | 4.75 | |
| 26556 |
|
Metric | Stainless Steel | M12 x 1.25 | M16 x 1.5 | 16.0 | 24756 | 14.75 | 16.25 | M16 x 1.5 | 17.5 | 13.50 | 4.75 |
