Pieds de gabarit
En maintenant des tolérances étroites sur la dimension "B", lorsque le remplacement devient nécessaire, vos tolérances d'origine sont maintenues à 0,0005" (0,013 mm) près.
Caractéristiques, avantages et spécifications du produit :
-
Matériau : Acier à faible teneur en carbone
-
Finition : oxyde noir
-
Traitement thermique : Cémentation 75-77 R30N
-
Vis à tête incluse
Documents

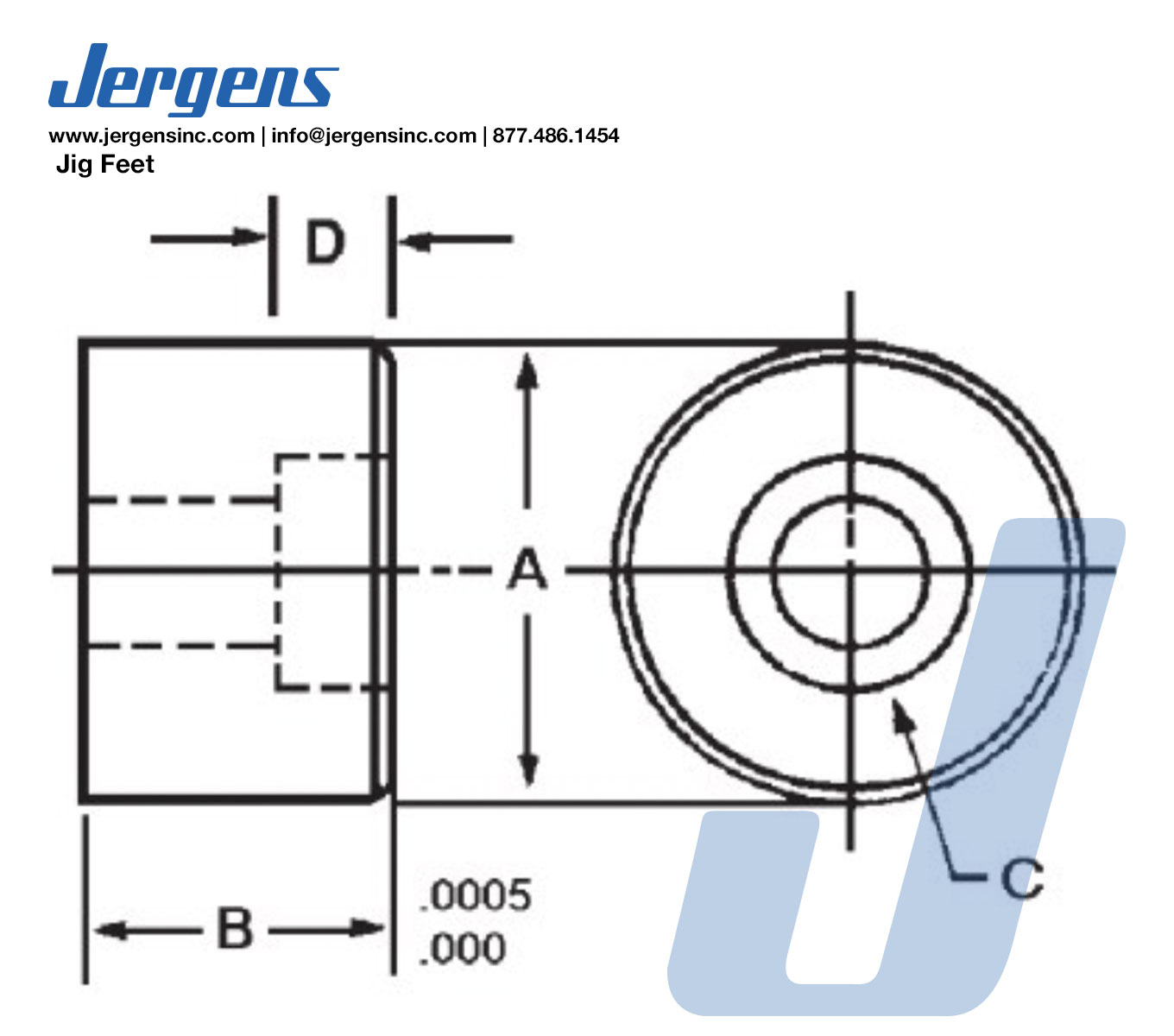

JigFeet_LineArt
Pieds de gabarit
| Numéro de pièce | CAD | Unité | A (en) | B +0.0005/-0.000 (In) | Vis à tête creuse C | D (en) | Poids 10 pièces (lbs) | |
|---|---|---|---|---|---|---|---|---|
| 25701 |
|
Inch | 5/8 | 3/8 | 1/4-20 x 3/8 | 9/32 | 0.31 | |
| 25702 |
|
Inch | 5/8 | 1/2 | 1/4-20 x 1/2 | 9/32 | 0.31 | |
| 25703 |
|
Inch | 5/8 | 5/8 | 1/4-20 x 5/8 | 9/32 | 0.47 | |
| 25704 |
|
Inch | 5/8 | 3/4 | 1/4-20 x 3/4 | 9/32 | 0.55 | |
| 25705 |
|
Inch | 5/8 | 7/8 | 1/4-20 x 7/8 | 9/32 | 0.62 | |
| 25706 |
|
Inch | 5/8 | 1 | 1/4-20 x 1 | 9/32 | 0.78 | |
| 25707 |
|
Inch | 7/8 | 1/2 | 5/16-18 x 1/2 | 11/32 | 0.78 | |
| 25708 |
|
Inch | 7/8 | 5/8 | 5/16-18 x 5/8 | 11/32 | 0.94 | |
| 25709 |
|
Inch | 7/8 | 3/4 | 5/16-18 x 3/4 | 11/32 | 1.03 | |
| 25710 |
|
Inch | 7/8 | 7/8 | 5/16-18 x 7/8 | 11/32 | 1.12 | |
| 25711 |
|
Inch | 7/8 | 1 | 5/16-18 x 1 | 11/32 | 1.15 | |
| 25712 |
|
Inch | 7/8 | 1 1/8 | 5/16-18 x 1 1/4 | 11/32 | 1.17 | |
| 25713 |
|
Inch | 7/8 | 3/4 | 3/8-16 x 3/4 | 13/32 | 1.11 | |
| 25714 |
|
Inch | 1 1/4 | 3/4 | 3/8-16 x 3/4 | 13/32 | 2.50 | |
| 25715 |
|
Inch | 1 1/4 | 7/8 | 3/8-16 x 7/8 | 13/32 | 2.70 | |
| 25716 |
|
Inch | 1 1/4 | 1 | 3/8-16 x 1 | 13/32 | 3.30 | |
| 25717 |
|
Inch | 1 1/4 | 1 1/2 | 3/8-16 x 1 1/2 | 13/32 | 5 | |
| 25718 |
|
Inch | 1 1/4 | 2 | 3/8-16 x 2 | 13/32 | 6.60 | |
| 25719 |
|
Inch | 1 5/8 | 1 1/4 | 1/2-13 x 1 1/4 | 17/32 | 7 | |
| 25720 |
|
Inch | 1 5/8 | 1 3/4 | 1/2-13 x 1 3/4 | 17/32 | 9.80 | |
| 25721 |
|
Inch | 1 5/8 | 2 1/4 | 1/2-13 x 2 1/2 | 17/32 | 13.75 |
