Levier à came réglable Filetage extérieur

Les leviers à came réglables de Jergens sont dotés d'un goujon fileté qui peut tourner librement à l'intérieur de l'axe de la charnière. Ainsi, la poignée peut être maintenue immobile pendant qu'un tournevis est utilisé pour tourner le goujon, ajustant la tension et permettant à l'utilisateur de choisir l'endroit exact où la poignée doit être enfoncée et où le serrage par came est enclenché. Cette fonction est particulièrement utile lorsque la disposition physique limite l'emplacement de la poignée.
Caractéristiques, avantages et spécifications du produit :
  • Matériau de la poignée : Aluminium moulé
  • Finition de la poignée : Revêtement en poudre noir
  • Rondelle de butée : plastique renforcé de fibre de verre
  • Composants filetés :
    • Acier passivé bleu trivalent (référence 40-)
    • Acier inoxydable brillant (réf. 41-)

Documents

Levier à came réglable Filetage extérieur

Levier à came Filetage extérieur
  • Levier à came Filetage extérieur

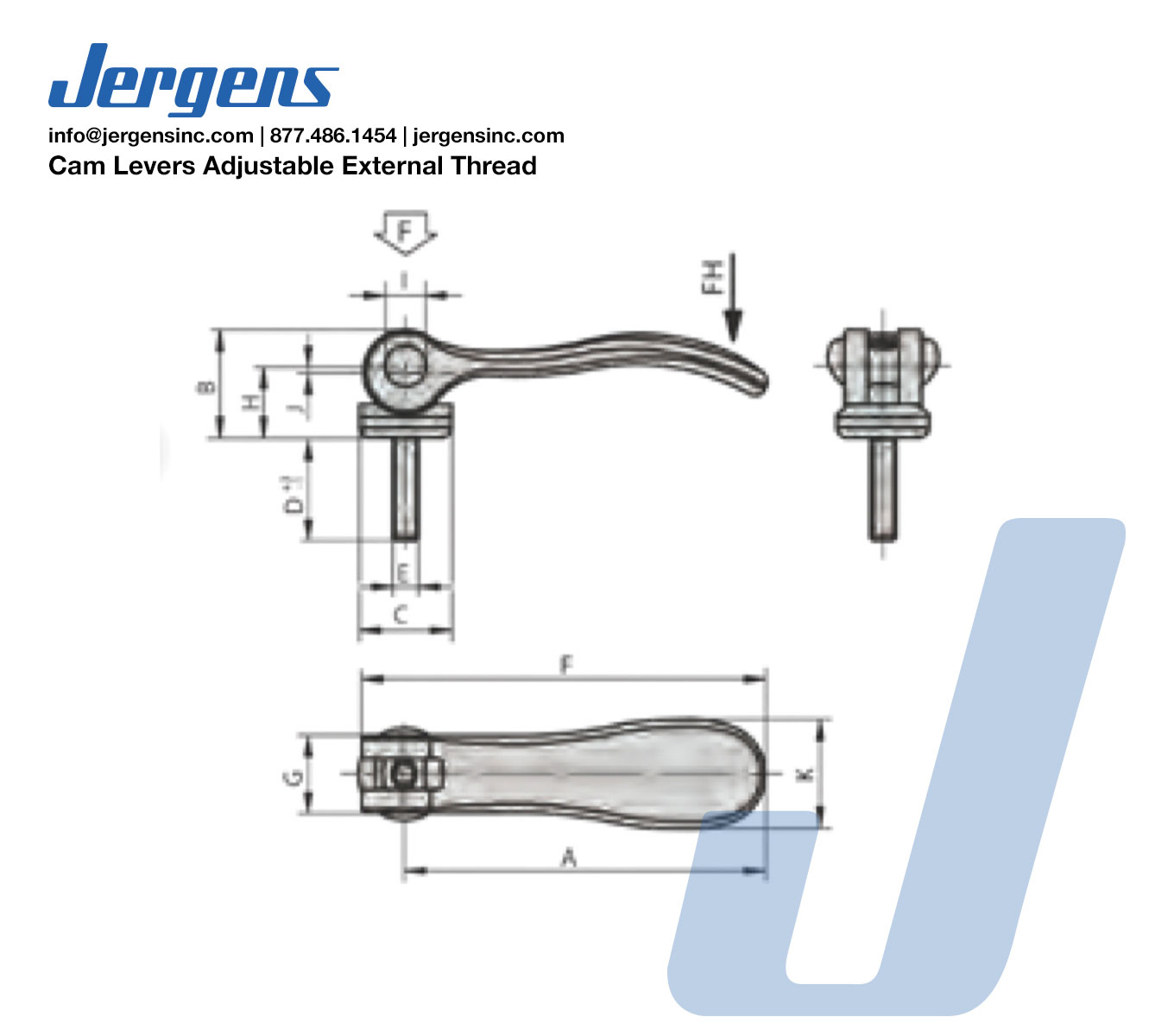

  • Dessin Technique 40115 LEVER CAM, ADJUSTABLE, EXTERNAL THD, STL

Sélectionnez un numéro de pièce pour obtenir les dessins CAO, le prix et la disponibilité en stock.

Numéro de pièce CAD Unité Matériau A (en) B (en) C (en) D (en) E F (in) G (en) H (in) I (in) Course J (in) K (en) Force de serrage (lb-ft) Force de la main (lbf)
40115 Inch Steel 1.43 0.51 0.47 0.39 6-32 1.64 0.45 0.35 0.24 0.04 0.57 337 20
40116 Inch Steel 1.43 0.51 0.47 0.59 6-32 1.64 0.45 0.35 0.24 0.04 0.57 337 20
40119 Inch Steel 1.43 0.51 0.47 0.59 8-32 1.64 0.45 0.35 0.24 0.0 0.57 337 20
40120 Inch Steel 1.43 0.51 0.47 1.18 8-32 1.64 0.45 0.35 0.24 0.04 0.57 337 20
40121 Inch Steel 2.06 0.67 0.61 0.59 8-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40122 Inch Steel 2.06 0.67 0.61 0.79 8-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40123 Inch Steel 2.06 0.67 0.61 1.18 8-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40124 Inch Steel 2.06 0.67 0.61 0.79 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40125 Inch Steel 2.06 0.67 0.61 1.17 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40126 Inch Steel 2.06 0.67 0.61 1.57 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40127 Inch Steel 2.06 0.67 0.61 1.97 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40128 Inch Steel 2.06 0.67 0.61 0.79 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40129 Inch Steel 2.06 0.67 0.61 1.18 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40130 Inch Steel 2.06 0.67 0.61 1.57 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40131 Inch Steel 2.06 0.67 0.61 1.97 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
40132 Inch Steel 2.77 0.87 0.71 0.79 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40133 Inch Steel 2.77 0.87 0.71 1.18 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40134 Inch Steel 2.77 0.87 0.71 1.57 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40135 Inch Steel 2.77 0.87 0.71 1.97 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40136 Inch Steel 2.77 0.87 0.71 0.79 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40137 Inch Steel 2.77 0.87 0.71 1.18 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40138 Inch Steel 2.77 0.87 0.71 1.57 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40139 Inch Steel 2.77 0.87 0.71 1.97 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
40140 Inch Steel 3.78 1.12 1.07 0.98 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40141 Inch Steel 3.78 1.12 1.07 1.18 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40142 Inch Steel 3.78 1.12 1.07 1.57 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40143 Inch Steel 3.78 1.12 1.07 1.97 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40144 Inch Steel 3.78 1.12 1.07 0.98 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40145 Inch Steel 3.78 1.12 1.07 1.18 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40146 Inch Steel 3.78 1.12 1.07 1.57 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
40147 Inch Steel 3.78 1.12 1.07 1.97 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41210 Inch Stainless Steel 1.43 0.51 0.47 0.39 6-32 1.64 0.45 0.35 0.24 0.04 0.57 337 20
41215 Inch Stainless Steel 1.43 0.51 0.47 1.18 8-32 1.64 0.45 0.35 .24 0.04 0.57 337 20
41216 Inch Stainless Steel 2.06 0.67 0.61 0.59 8-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41217 Inch Stainless Steel 2.06 0.67 0.61 0.79 8-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41218 Inch Stainless Steel 2.06 0.67 0.61 1.18 8-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41219 Inch Stainless Steel 2.06 0.67 0.61 0.79 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41220 Inch Stainless Steel 2.06 0.67 0.61 1.18 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41221 Inch Stainless Steel 2.06 0.67 0.61 1.57 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41222 Inch Stainless Steel 2.06 0.67 0.61 1.97 10-24 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41223 Inch Stainless Steel 2.06 0.67 0.61 0.79 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41224 Inch Stainless Steel 2.06 0.67 0.61 1.18 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41225 Inch Stainless Steel 2.06 0.67 0.61 1.57 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41226 Inch Stainless Steel 2.06 0.67 0.61 1.97 10-32 2.33 0.51 0.44 0.32 0.04 0.71 562 22
41227 Inch Stainless Steel 2.77 0.87 0.71 0.79 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41228 Inch Stainless Steel 2.77 0.87 0.71 1.18 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41229 Inch Stainless Steel 2.77 0.87 0.71 1.57 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41230 Inch Stainless Steel 2.77 0.87 0.71 1.97 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41231 Inch Stainless Steel 2.77 0.87 0.71 0.79 10-32 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41232 Inch Stainless Steel 2.77 0.87 0.71 1.18 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41233 Inch Stainless Steel 2.77 0.87 0.71 1.57 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41234 Inch Stainless Steel 2.77 0.87 0.71 1.97 1/4/20 3.12 0.59 0.57 0.35 0.05 0.85 899 27
41235 Inch Stainless Steel 3.78 1.12 1.07 0.98 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41236 Inch Stainless Steel 3.78 1.12 1.07 1.18 5/16-18 4.25 0.94 .71 0.43 0.06 1.31 1798 79
41237 Inch Stainless Steel 3.78 1.12 1.07 1.57 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41238 Inch Stainless Steel 3.78 1.12 1.07 1.97 5/16-18 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41239 Inch Stainless Steel 3.78 1.12 1.07 0.98 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41240 Inch Stainless Steel 3.78 1.12 1.07 1.18 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41241 Inch Stainless Steel 3.78 1.12 1.07 1.57 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
41242 Inch Stainless Steel 3.78 1.12 1.07 1.97 3/8-16 4.25 0.94 0.71 0.43 0.06 1.31 1798 79
